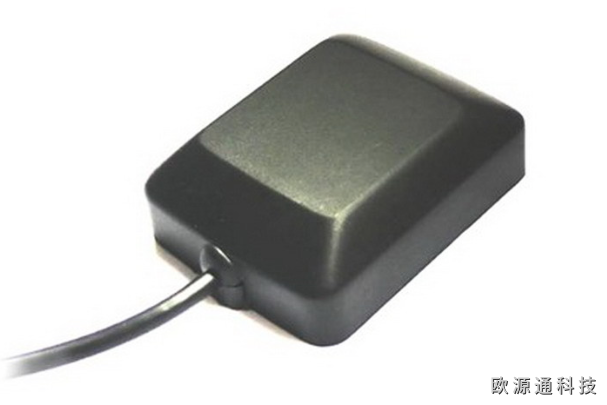

一、產品型號    廠家生產GPS定位天線 OYT-013

二、GPS天線Dieletric
中心頻率Center Frequency         1575.42MHz±3 MHz
電壓駐波比V.S.W.R                     1.5:1
帶寬Band Width                         ±5 MHz
阻抗Impendence                  50 ohm
最高增益Peak Gain                  ＞3dBic  Based on 7×7cm ground plane
增益范圍Gain Coverage        ＞-4dBic at –90°＜0＜+90°(over 75% Volume)
天線極化Polarization               RHCP

三、 放大器/濾波器LNA/Filter
放大器增益LNA Gain(Without cable)   28dB Typical
噪聲系數Noise Figure                1.5dB
濾波器帶外衰減 Filter Out Band Attenuation (f0=1575.42 MHZ)
7dB Ｍin     f0+/-20MHZ ;
20dB Ｍin    f0+/-50MHZ;
30dB Ｍin    f0+/-100MHZ
輸出電壓駐波比V.S.W.R              ＜2.0
直流電壓DC Voltage                 3V , 5V,  3V to 5V或其他
直流電流DC current                 5mA ，10mA    Max

四、結構Mechanical
重量Weight                         ＜110(克)gram
外型尺寸Size                       44.0×35.5×14.0

電纜Cable                         2,3 etc.
連接器型號Connector               SMA/SMB/SMC/BNC/FME/TNC/MCX/MMCX etc.

固定方式   Mounting                磁性Magnetic base
外殼顏色Housing                    黑 Black

五、環境Environmental
工作溫度Working Temp                -40℃~+85℃
振動Vibration              Sine sweep 1g(0-p)10~50~10Hz each axis
濕度Humidity                     Humidity95%~100%RH
防水Weatherproof                      100%Waterproof
